Bagaimanakah abah dawai DB meningkatkan kestabilan sambungan dan keberkesanan sistem?

TheDB wayar abahMemainkan peranan penting dalam sistem elektronik dan komunikasi moden, menyediakan hubungan yang stabil, cekap, dan teratur antara pelbagai komponen. Artikel ini meneroka secara mendalamapaabah dawai db adalah,Kenapaia penting di seluruh industri yang berbeza, danbagaimanaIa meningkatkan kebolehpercayaan dan integriti isyarat. Dengan membentangkan parameter teknikal terperinci, senarai ciri, dan jadual profesional, ia membantu pembaca memahami struktur, fungsi, dan piawaian prestasi db wayar. Kandungan juga menjawab sepuluh soalan yang sering ditanya yang sering dimiliki oleh pelanggan, memastikan kejelasan dan ketelusan teknikal. Akhirnya, artikel itu memperkenalkanDongguan SignalOrigin Precision Connector Co., Ltd., pengeluar profesional yang didedikasikan untuk penyelesaian harness wayar DB berkualiti tinggi, dan menjemput pembaca untuk menghubungi syarikat untuk perkhidmatan dan sokongan teknikal yang disesuaikan.

Jadual Kandungan

1. Apa itu abah dawai db & mengapa penting

2. Bagaimana DB Wire Harness Beroperasi & Parameter Teknikal Utama

3. Soalan Lazim: Soalan Biasa mengenai Harness Wire DB

4. Mengenai Dongguan SignalOrigin Precision Connector Co., Ltd. & Ringkasan / Hubungi

1. Apa itu abah dawai db & mengapa penting

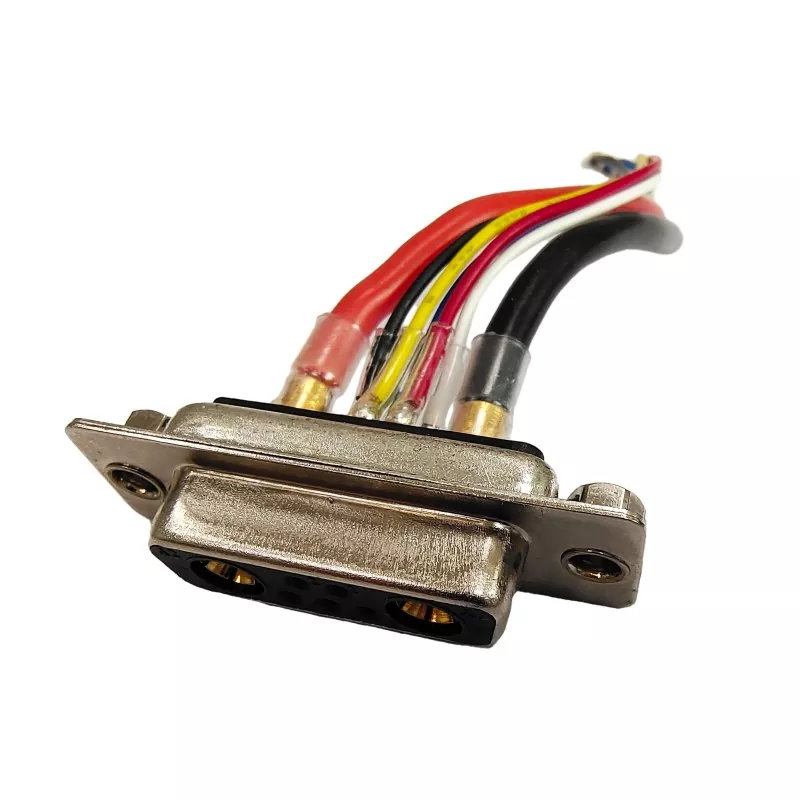

A DB wayar abahmerujuk kepada perhimpunan pendawaian yang dibina di sekitar antara muka penyambung D-sub (atau "db"), menggabungkan pelbagai kabel individu, terminal, perisai, dan pelindung pelindung ke dalam satu abah-abah bersepadu yang tamat menjadi satu atau lebih penyambung DB (mis. Keistimewaan ini adalah perkara biasa dalam komunikasi data, instrumentasi, sistem kawalan perindustrian, avionik, dan diagnostik automotif.

Dengan mengikat kabel dalam satu alat tenun dan mengintegrasikannya ke dalam antara muka penyambung DB, abah dawai DB memastikan integriti isyarat, pemetaan pin yang betul, perisai yang konsisten, dan pemasangan yang dipermudahkan. Pada dasarnya, ia adalah sistem saraf yang menghubungkan elektronik peringkat papan atau sistem ke sistem luaran melalui penyambung DB.

MengapaDB wayar abahpenting (dan berkembang dalam permintaan)?

• Integriti isyarat & penindasan bunyi: Penyambung DB kerap membawa isyarat analog atau digital sensitif; Harness memastikan pelindung, landasan yang betul, dan penghalaan kabel untuk mengurangkan EMI (gangguan elektromagnet).

• Modulariti dan skalabiliti: Menggunakan penyambung DB membolehkan sistem menjadi modular -plugging/unplugging subsystems lebih mudah berbanding wayar longgar.

• Kebolehpercayaan & Pengekalkan: Abah -abah yang disatukan lebih mudah untuk menguji, memeriksa, menggantikan atau membaiki daripada banyak wayar individu.

• Penggunaan yang semakin meningkat dalam sistem lanjutan: Dengan percambahan instrumentasi, pemerolehan data, dan sistem kawalan (mis. Automasi perindustrian, diagnostik EV, aeroangkasa), kelebihan DB lebih banyak permintaan.

• Trend pertumbuhan pasaran: Pasaran Harness Pendawaian Automotif dijangka mencapai USD 125 bilion menjelang 2035, didorong oleh pengangkatan EV dan elektronik maju.

• Pengurangan & kecekapan kerumitan dalam pembuatan: Melancarkan reka bentuk abah -abah merendahkan kos pengeluaran, memendekkan masa utama, dan mengurangkan kadar ralat.

2. Bagaimana DB Wire Harness Beroperasi & Parameter Teknikal Utama

Bagaimana aDb kitae abahBekerja?

1. Pemilihan & Penyediaan Kawat- Pilih pengukur konduktor yang sesuai, jenis penebat, dan perisai bergantung kepada isyarat (kuasa, data, analog) dan keadaan persekitaran.

2. Routing & Bundling- Kabel kumpulan ke dalam cawangan logik, gunakan lengan baju, bungkus tali, atau perisai braided.

3. Integrasi Penamatan & Penyambung- Crim atau solder Setiap dawai ke terminal, masukkan ke dalam perumahan penyambung db (pin / soket), gunakan backshell atau pelepasan terikan.

4. Perisai & Grounding- Sambungkan perisai ke titik shell atau tanah untuk mengekalkan prestasi EMI.

5. Ujian & Pengesahan-Kesinambungan, rintangan penebat, ujian berpotensi tinggi (hipot), dan ujian tarik.

6. Perhimpunan & Pemasangan Akhir- Harness dipasang ke antara muka DB di kedua -dua hujung, memberikan laluan isyarat dari satu sistem ke sistem yang lain.

Parameter teknikal utama

Berikut adalah jadual yang meringkaskan spesifikasi tipikal dan tersuai untukDB wayar abah:

Juga, inilah senarai ciri yang sering diminta oleh pelanggan:

• Cabang pelarian atau sub-harnesses

• Wayar berkod warna dan tag berlabel

• Boots penyambung yang terlebih dahulu untuk melegakan ketegangan

• Backshells, cetakan, atau pengedap untuk perlindungan alam sekitar

• Twists tersuai, pelindung pasangan, atau impedans terkawal untuk pasangan pembezaan (mis. RS-422, CAN, Ethernet melalui DB)

Contoh spesifikasi model

Spesifikasi ini menggambarkan bagaimana aDB wayar abahboleh disesuaikan dengan keperluan aplikasi yang ketat.

3. Soalan Lazim: Soalan Biasa mengenaiDB wayar abah

Berikut adalah senarai sekitar sepuluh soalan biasa (dalam format Q & A) yang pelanggan berpotensi sering bertanya tentang abah -abah DB, bersama -sama dengan jawapan yang jelas tetapi jelas terperinci.

S1: Apakah yang dimaksudkan dengan "DB" dalam DB Wire Harness?
A1: "DB" merujuk kepada keluarga penyambung D-subminiature. "B" secara sejarah menunjukkan saiz shell tertentu dalam tatanama yang lebih tua (walaupun banyak hari ini merujuk secara longgar kepada DB-9, DB-15, dan lain-lain). Istilah yang betul adalah D-sub, tetapi "DB" digunakan secara meluas dalam industri.

S2: Bolehkah abah dawai DB membawa kedua -dua isyarat dan talian kuasa?
A2: Ya. Anda boleh memasukkan talian kuasa (mis. 12 V, 24 V) bersama-sama dengan garis isyarat dalam abah yang sama, selagi tolok wayar, penebat, dan reka bentuk silang/EMI diuruskan dengan betul.

S3: Bagaimanakah anda memastikan perisai dan integriti tanah dalam abah -abah DB?
A3: Gunakan perisai peringkat berpasangan individu atau kerajang + mengetuk, mengikat perisai saliran ke shell penyambung atau pin tanah, mengekalkan titik asas yang konsisten, dan elakkan gelung tanah.

S4: Ujian apa yang disyorkan untuk abah dawai DB?
A4: Ujian kesinambungan, ujian rintangan penebat, ujian hipot (berpotensi tinggi), dan ujian tarik mekanikal. Di samping itu, pengesahan isyarat fungsional (mis. Kadar ralat bit untuk garis data) boleh digunakan.

S5: Bolehkah DB memanfaatkan data berkelajuan tinggi (mis. Ethernet, RS-485)?
A5: Ya. Dengan menggunakan pasangan berpintal, garisan impedans terkawal, dan perisai, abah-abah DB dapat menyokong protokol berkelajuan tinggi selagi integriti isyarat dipelihara.

S6: Bahan apa yang terbaik untuk penebat dalam persekitaran yang keras?
A6: FEP, ETFE, PTFE, atau XLPE sangat sesuai untuk pendedahan suhu tinggi, kimia, atau api. Mereka mengatasi PVC standard dalam keteguhan.

S7: Apakah masa memimpin biasa untuk perintah abah dawai db adat?
A7: Masa utama bergantung kepada kerumitan, kuantiti, dan keperluan ujian, tetapi sering berkisar antara 4 hingga 8 minggu. Pilihan dipercepatkan mungkin.

S8: Bagaimana label dan warna wayar yang dikendalikan dalam harness db?
A8: Kami boleh konduktor kod warna dan label affix, penandaan heat-shrink, atau tag setiap wayar berdasarkan dokumentasi pelanggan untuk memudahkan pemasangan dan penyelenggaraan.

S9: Adakah standard db wire abah -abah ROHS / IPC mematuhi?
A9: Ya, abah-abah standard boleh dihasilkan untuk mematuhi ROHS dan IPC/WHMA-A-620 (Kelas 2 atau Kelas 3 bergantung kepada permohonan).

S10: Berapakah panjang maksimum yang mana abah -abah DB tetap boleh dipercayai?
A10: Ia bergantung kepada jenis isyarat dan spesifikasi elektrik, tetapi panjang 10-20 meter boleh dilaksanakan dalam banyak tetapan kawalan atau instrumentasi. Untuk jangka masa panjang, impedans, penurunan voltan, dan integriti isyarat mesti direka dengan teliti.

Soalan Lazim ini membantu membimbing prospek dan meningkatkan SEO dengan memadankan pertanyaan pengguna sebenar.

4. Mengenai Dongguan SignalOrigin Precision Connector Co., Ltd. & Ringkasan

Dongguan SignalOrigin Precision Connector Co., Ltd.adalah pengeluar terkemuka yang mengkhususkan diri dalam penyambung ketepatan, perhimpunan kabel, dan penyelesaian abah -abah adat. Kepakaran kami termasuk reka bentuk, pengeluaran, dan jaminan kualiti DB Wire. Kami melayani pelanggan global di seluruh automasi perindustrian, aeroangkasa, telekomunikasi, instrumentasi, dan sektor automotif.

Kami bangga:

• Keupayaan dalaman penuh: pemotongan kabel, pelucutan kawat, crimping, overmolding, makmal ujian

• Pematuhan Piawaian Antarabangsa (IPC/WHMA, ISO, ROHS)

• Sokongan kejuruteraan tersuai dan prototaip cepat

• Pelaburan berterusan dalam sistem automasi dan kualiti

Ringkasan & Panggil untuk Tindakan

Secara ringkasnya, abah -abah dab DB adalah pemboleh kritikal dalam sistem elektrik dan data kompleks hari ini, yang menawarkan modulariti, kebolehpercayaan, perisai, dan pemasangan yang cekap. Memahami "Apa, Kenapa, Bagaimana" membolehkan pereka sistem dan pembeli menentukan kelebihan yang benar -benar sesuai dengan keperluan prestasi. PadaDongguan SignalOrigin Precision Connector Co., Ltd., kami membawa lebih banyak tahun kedalaman kejuruteraan dan kecemerlangan pembuatan untuk menyampaikan penyelesaian abah -abah DB yang memenuhi spesifikasi yang paling menuntut anda.

HubungiKami jika anda ingin membincangkan keperluan abah dawai db anda atau meminta petikan tersuai-Hubungi kami.
